Armata przeciwlotnicza 75 mm St wz. 38 1/35

Relacje warsztatowe z budowy modeli pojazdów wojskowych.

Armata przeciwlotnicza 75 mm St wz. 38 1/35

Postprzez Jendrass » Wto Wrz 03, 2013 9:42 pm

Taką armatę buduję od niedawna - przeciwlotnicza armata 75 mm wz. 1937 St produkcji Zakładów Starachowickich. Wszystkie elementy to scratch, zdjęcia istniejące 4 (słownie: cztery); rysunki/plany tylko wytworzone we własnym zakresie.

Historia w pigułce:
Armata wz. 37 była jednoosiową armatą półstałą zaprojektowaną od początku w Polsce w tzw. Zakładach Starchowickich (wł. Towarzystwo Starachowickich Zakładów Górniczych SA). Jej pierwowzorem była dwuosiowa armata przeciwlotnicza wz. 36 Pierwszy prototyp 'dwuosiówki' powstał w Starachowicach na przełomie 1934/1935 roku i szybko poddany został ocenie WP. Mimo zgłoszonych przez komisję wojskową wad, armatę zatwierdzono do produkcji z zastrzeżeniem jednak, że wszystkie złożone poprawki i zmiany mają być ujęte w już seryjnie produkowanych armatach. Właśnie tak zmodyfikowane dwuosiowe działo otrzymało potoczne oznaczenie wz. 36 St.

Armata półstała wz. 37 była w zasadzie armatą wz. 36 St ale osadzoną na zmodyfikowanej 'Y' kształtnej podstawie, podobnej w założeniach do analogicznej podstawy 'Y' przeznaczonej dla armat półstałych system Boforsa wz. 38.
Armata półstała była lżejsza, tańsza i przeznaczona do statycznej obrony dużych ośrodków - miasta, centra przemysłowe etc. W założeniu nie miała być użytkowana przez mobilne jednostki artylerii przeciwlotniczej, przez co w dywizjonach wyposażonych w armaty półstałe liczba ciągników i ogólnie sprzętu motorowego była ograniczona do minimum.

Pod względem pieczołowitości wykonania, donośności, celności oraz łatwości obsługi armaty serii 'St' zaliczały się do ścisłej czołówki światowej. Do wybuchu wojny wyprodukowano 52 armaty wz. 36 i 37. W liczbie tej zawiera się też kilka (4 ?) armaty wz. 38 czyli dodatkowo zmodernizowane armaty dwuosiowe, następczynie armat wz. 36.

Zaczynało się skromnie:

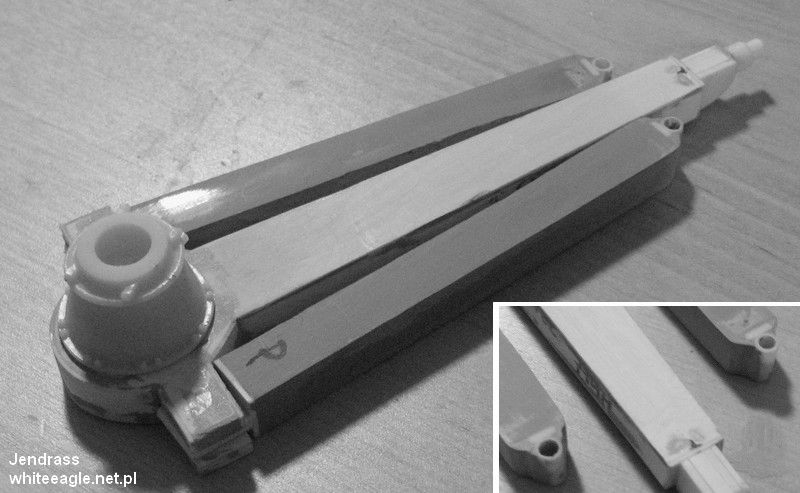

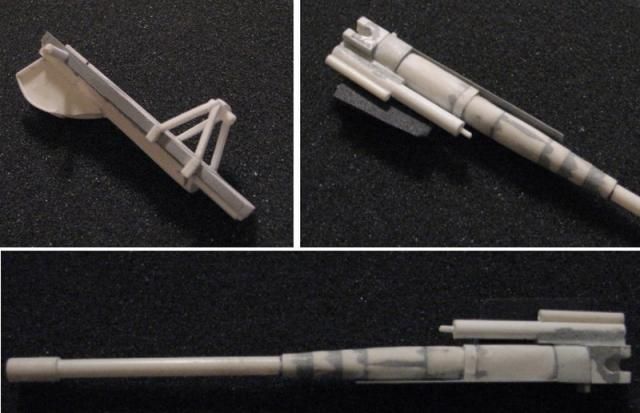

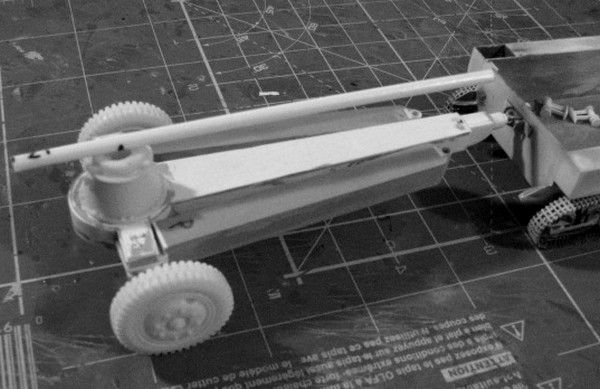

Lufa po korektach oraz pierwsze zręby łoża górnego:

Tak to wygląda na dziś:
Awatar użytkownika
Jendrass

Posty: 301
Rejestracja: Sob Sty 07, 2006 12:48 am
Miejscowość: Polskie miasto Poznań

Re: Armata przeciwlotnicza 75 mm St wz. 38 1/35

Postprzez krzychu95 » Śro Wrz 04, 2013 6:17 pm

Siadam w pierwszym rzędzie i podziwiam.
krzychu95

Posty: 265
Rejestracja: Śro Cze 19, 2013 5:39 pm
Miejscowość: Kalisz

Re: Armata przeciwlotnicza 75 mm St wz. 38 1/35

Postprzez T.J. » Pią Wrz 06, 2013 3:13 pm

Mega plus za podjęcie tematyki i zdolności :) podglądam z zaciekawieniem :)
::: Lord Vetinari był przeciwnikiem zbędnego okrucieństwa... był za to entuzjastą niezbędnego :::
galerie: T17E1 Staghound 1:35, Entwicklungsfahrzeug E-10 "Wojtek" 1:35, Spitfire LF.XVI 1:48, figurki Warhammer 40000
w budowie: Vickers Wellington mk.IV 1:72
Awatar użytkownika
T.J.

Posty: 400
Rejestracja: Nie Kwi 03, 2005 3:22 am
Miejscowość: Gdańsk / Ankh-Morpork

Re: Armata przeciwlotnicza 75 mm St wz. 38 1/35

Postprzez sickboy69 » Sob Wrz 07, 2013 11:31 am

Naprawdę super... szkoda tylko, że zdjęcia słabe.
Awatar użytkownika
sickboy69

Posty: 891
Rejestracja: Pią Lip 01, 2011 9:02 pm
Miejscowość: ŁÓDŹ

Re: Armata przeciwlotnicza 75 mm St wz. 38 1/35

Postprzez krzychu95 » Sob Wrz 07, 2013 11:06 pm

Oj tam zrzędzisz jak stara baba. :D
krzychu95

Posty: 265
Rejestracja: Śro Cze 19, 2013 5:39 pm
Miejscowość: Kalisz

Re: Armata przeciwlotnicza 75 mm St wz. 38 1/35

Postprzez Marcin Szelenbaum » Nie Wrz 08, 2013 1:05 am

Rewelacja, świetnie się to ogląda.
Awatar użytkownika
Marcin Szelenbaum

Posty: 2159
Rejestracja: Sob Wrz 25, 2004 12:17 am
Miejscowość: Warszawa

Re: Armata przeciwlotnicza 75 mm St wz. 38 1/35

Postprzez Jendrass » Nie Paź 13, 2013 7:15 pm

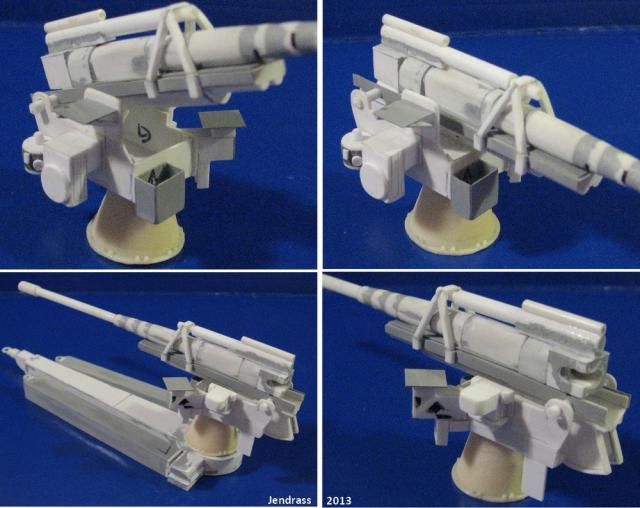

Dodana duża część oprzyrządowania armaty:
- podstawa celownika i odbiornik odchylenia azymutu,
- odbiorniki kierunku i podniesienia,
- nastawnica
- uchwyty na wieży łoża,
- nieznana bliżej tyczka składana na łożu,

Awatar użytkownika
Jendrass

Posty: 301
Rejestracja: Sob Sty 07, 2006 12:48 am
Miejscowość: Polskie miasto Poznań

Re: Armata przeciwlotnicza 75 mm St wz. 38 1/35

Postprzez krzychu95 » Nie Paź 13, 2013 10:33 pm

A jakiś pojazd do tego będzie?
krzychu95

Posty: 265
Rejestracja: Śro Cze 19, 2013 5:39 pm
Miejscowość: Kalisz

Re: Armata przeciwlotnicza 75 mm St wz. 38 1/35

Postprzez Jendrass » Nie Paź 13, 2013 11:32 pm

@krzychu95

Tak, pojazd powinien być. Według etatu baterii/dywizjonów artylerii plot wyposażonych w armaty 75 mm St (wz36-38) podstawowym ciągnikiem był znany wóz C4P, w wersji dla artylerii plot. Póki co takiego ciągnika nie mam zbudowanego i w najbliższym czasie nie zanosi się żeby powstał - armata będzie w stanie rozłożonym na małej winetce, którą mam nadzieję uda mi się zabrać do Bytomia w 2014 r :)

Budowa porządnego modelu C4P w wersji dla opl to trudna sprawa. Ciągniki dla opl zewnętrznie były identyczne, ale różniły się układem przestrzeni ładunkowej. A ja pewnie chciałbym zrobić takiego pootwieranego, ze skrzynkami, etatowym wyposażeniem ... 2 lata roboty moim tempem :)
Awatar użytkownika
Jendrass

Posty: 301
Rejestracja: Sob Sty 07, 2006 12:48 am
Miejscowość: Polskie miasto Poznań

Re: Armata przeciwlotnicza 75 mm St wz. 38 1/35

Postprzez Marcin Szelenbaum » Pon Paź 14, 2013 6:20 pm

Kurde, że też nikt tego nie robi. Rewelacja! Kiedy wreszcie DML, albo inna duża firma dojrzy, że mieliśmy szereg genialnych konstrukcji. Marzą mi się takie perły w plastiku.
Awatar użytkownika
Marcin Szelenbaum

Posty: 2159
Rejestracja: Sob Wrz 25, 2004 12:17 am
Miejscowość: Warszawa

Re: Armata przeciwlotnicza 75 mm St wz. 38 1/35

Postprzez radoslaw6363 » Pon Paź 14, 2013 6:52 pm

Szacunek za pracę od podstaw w temacie nieudokumentowanym ! Armata była w swoim czasie na poziomie światowym tyle że ilość wyprodukowanych dział symboliczna. Myślę że z fajnymi figurkami i pojazdem byłaby super ,a pojazd nie musi być pootwierany :lol:
Na pytanie kolegi dlaczego nikt tego nie robi :lol: Mam taka odpowiedź, a ile tego się sprzeda ?
Modelu idealnego nigdy się nie zbuduje ,ale próbować trzeba !
POZDRAWIAM !
Awatar użytkownika
radoslaw6363

Posty: 218
Rejestracja: Sob Sty 23, 2010 11:41 pm
Miejscowość: Aleksandrów Łodzki

Re: Armata przeciwlotnicza 75 mm St wz. 38 1/35

Postprzez Marcin Szelenbaum » Pon Paź 14, 2013 7:19 pm

Niemce pomału wychodzą z mody, teraz na topie są alianty. Może kiedyś. :P Zawsze w najgorszym razie mogą zrobić zestaw jako zdobyczny z krzyżami ;o)
Awatar użytkownika
Marcin Szelenbaum

Posty: 2159
Rejestracja: Sob Wrz 25, 2004 12:17 am
Miejscowość: Warszawa

Re: Armata przeciwlotnicza 75 mm St wz. 38 1/35

Postprzez Jendrass » Wto Paź 15, 2013 7:51 pm

Marcin Szelenbaum napisał(a):Niemce pomału wychodzą z mody, teraz na topie są alianty. Może kiedyś. :P Zawsze w najgorszym razie mogą zrobić zestaw jako zdobyczny z krzyżami ;o)

Jak ktoś lubi niemczyznę to krzyżacy zdobyte armaty w Polsce wykorzystywali więc ... :)
Mógłbym to odlewać, nawet kiedyś były takie plany, żeby kopiować moją haubicę Skody 100 mm wraz z jaszczem:
http://whiteeagle.net.pl/viewtopic.php? ... 0&start=70
ale jakoś nie doszło do skutku. Mam też kompletne wnętrze do 7TP (póki co bez wieży), rozgrzebane do TKS itp. No i na dodatek teścia który handluje żywicami ...
Awatar użytkownika
Jendrass

Posty: 301
Rejestracja: Sob Sty 07, 2006 12:48 am
Miejscowość: Polskie miasto Poznań

Re: Armata przeciwlotnicza 75 mm St wz. 38 1/35

Postprzez krzychu95 » Wto Paź 15, 2013 9:04 pm

Piękna ta haubica. :notworthy:
krzychu95

Posty: 265
Rejestracja: Śro Cze 19, 2013 5:39 pm
Miejscowość: Kalisz

Re: Armata przeciwlotnicza 75 mm St wz. 38 1/35

Postprzez Jendrass » Nie Paź 20, 2013 2:58 pm

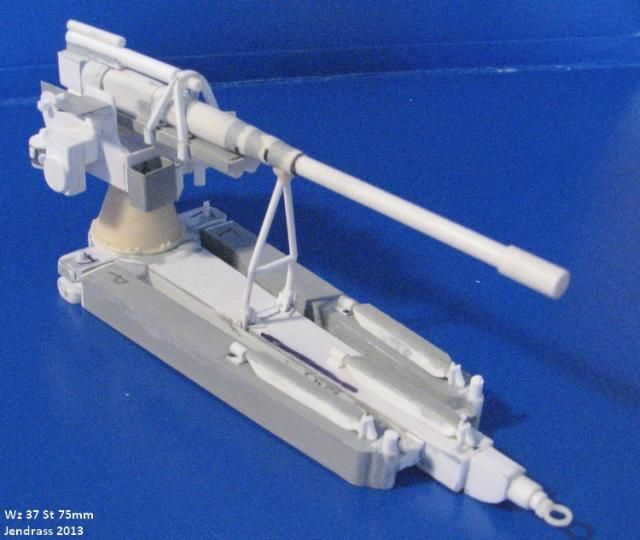

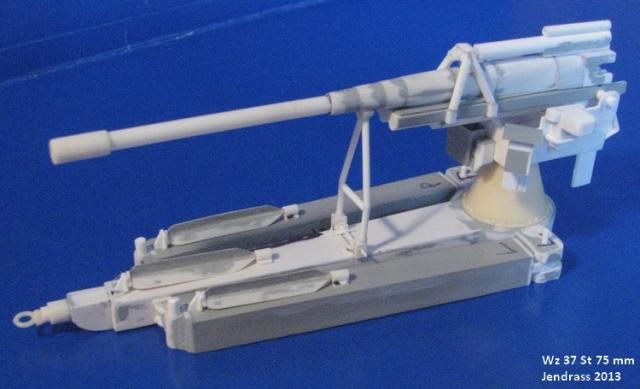

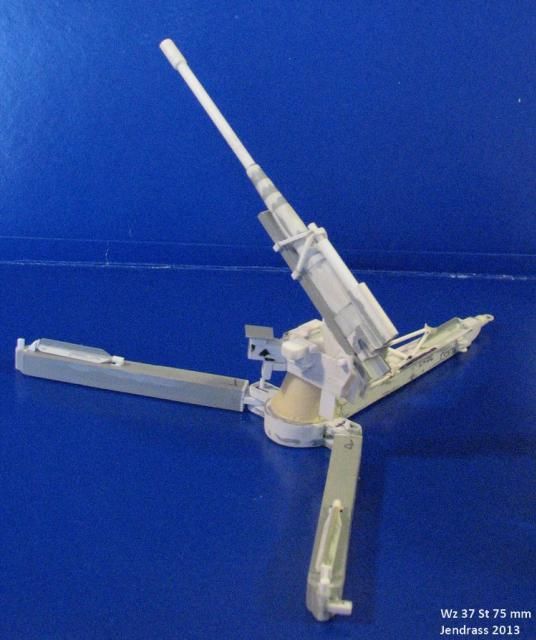

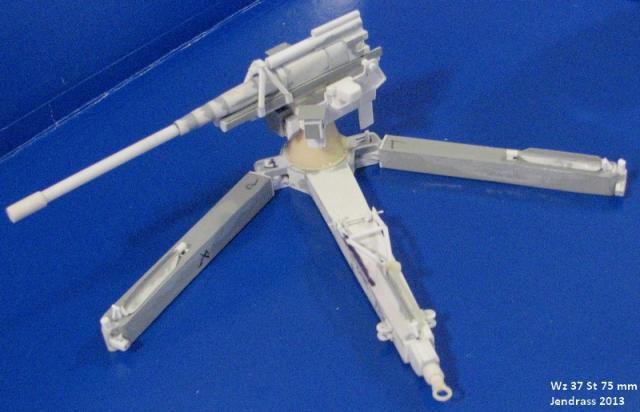

Dużo dużo nowych, drobnych już elementów, tworzących całość działa. Zdjęcia zdemaskowały kilka krzywizn :) będą więc poprawki + ostatnie nowe części, potem podkład i szlifowanie na przemian.
