Porsche Carrera GT - żółte - Tamiya 1/24

Postprzez portalus » Czw Mar 22, 2007 5:09 pm

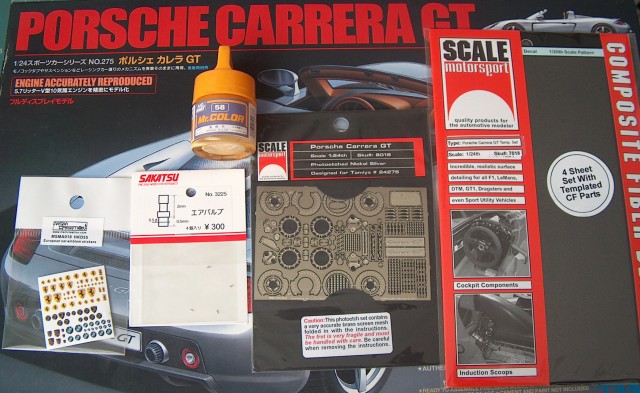

Punkt wyjścia:
Moja relacja będzie wolniejsza i mniej szczegółowa niż kolegów, myślę jednak, że równie interesująca.
Draz >>> chciałem sobie przypomnieć jak wygląda CGT V1 ale nie ma zdjęć w galerii?
Awatar użytkownika
portalus
Dobry Duch PWM

Posty: 1272
Rejestracja: Pon Mar 28, 2005 6:45 pm
Miejscowość: Swarzędz

Re: Porsche Carrera GT - żółte - Tamiya 1/24

Postprzez draz » Czw Mar 22, 2007 6:07 pm

portalus napisał(a):Moja relacja będzie wolniejsza i mniej szczegółowa niż kolegów, myślę jednak, że równie interesująca.


Dlaczego?


portalus napisał(a):Draz >>> chciałem sobie przypomnieć jak wygląda CGT V1 ale nie ma zdjęć w galerii?



Wczoraj padł PhotoBucket na jakiś czas, ale już jest wszystko OK. Przynajmniej u mnie działa.


Jak dobrze pójdzie to w sobotę będę miał karbon i blachy SMS :)

Tak więc czekam na pierwszy ruch w tym wątku. Z niecierpliwością.
Bartosz Obara
Awatar użytkownika
draz

Posty: 1289
Rejestracja: Sob Paź 09, 2004 10:32 pm
Miejscowość: Katowice

Postprzez szesnastak » Czw Mar 22, 2007 10:51 pm

Widzę, że następna Carrerka się pojawiła. Coraz bardziej nachodzi mnie chęć na moją.
A relację z chęcią będę śledził. I czekam na kolejną aktualizację.
;o)
Na warsztacie:
Lamborghini Gallardo - Fujimi - 25%
U.S. Ttuck with "Baywatch" trailer - Italeri - 35% (chwilowy zastój)
szesnastak

Posty: 180
Rejestracja: Wto Maj 09, 2006 2:05 pm
Miejscowość: Olsztyn

Re: Porsche Carrera GT - żółte - Tamiya 1/24

Postprzez michal.s » Sob Mar 24, 2007 1:43 am

draz napisał(a):
portalus napisał(a):Moja relacja będzie wolniejsza i mniej szczegółowa niż kolegów, myślę jednak, że równie interesująca.

Dlaczego?
portalus napisał(a):Draz >>> chciałem sobie przypomnieć jak wygląda CGT V1 ale nie ma zdjęć w galerii?

Wczoraj padł PhotoBucket na jakiś czas, ale już jest wszystko OK. Przynajmniej u mnie działa.

Jak dobrze pójdzie to w sobotę będę miał karbon i blachy SMS :)

Tak więc czekam na pierwszy ruch w tym wątku. Z niecierpliwością.


Ja również czekam na instruktarz gięcia siatek z SMS i ogólnego wykorzystania blach :)

Do kompletu brakuje jeszcze moje CGT ale brak czasu nie pozwala mi na grzebanie w modelach :( Mini do projektu pewnie też nie uda mi się skończyć :(
Pozdrawiam - Michał Słonczyński
Awatar użytkownika
michal.s

Posty: 986
Rejestracja: Pon Sie 15, 2005 11:08 pm
Miejscowość: Rzeszów

Postprzez portalus » Wto Mar 27, 2007 6:25 pm

Żeby nie było, że nic nie robię, to wrzucam kilka zdjęć, z tym co zrobiłem.
Na początek postanowiłem przygotować elementy kasty do malowania.
Przykleiłem już panele drzwiowe i je poszpachlowałem.
Następnie zabrałem się za najbardziej newralgiczny element bryki:
Po godzinie metaloplastyki miałem takie cuś:
Po dwóch obie siatki były ukształtowane.
Pasują na 95% - trzymają się bez kleju.
Muszę powiedzieć, że faktura siatki nie jest taka zła – mi się podoba i przy niej zostanę. Zastanawiam się tylko jak to teraz pomalować.
Miałem zrobić fotorelację jak giąłem siatki ale mi aparat padł – jutro może zrobię jakieś uzupełnienie.
Awatar użytkownika
portalus
Dobry Duch PWM

Posty: 1272
Rejestracja: Pon Mar 28, 2005 6:45 pm
Miejscowość: Swarzędz

Postprzez michal.s » Wto Mar 27, 2007 6:31 pm

Wygięła się bardzo ładnie i kołnierzyk też jest :) Podoba mi się ;o)

portalus napisał(a):Miałem zrobić fotorelację jak giąłem siatki ale mi aparat padł – jutro może zrobię jakieś uzupełnienie.


Koniecznie :!: będę bardzo wdzięczny w swojej GT też zmierzam wykorzystać te siatki.
Pozdrawiam - Michał Słonczyński
Awatar użytkownika
michal.s

Posty: 986
Rejestracja: Pon Sie 15, 2005 11:08 pm
Miejscowość: Rzeszów

Postprzez szesnastak » Wto Mar 27, 2007 8:17 pm

Pięknie się prezentują te siateczki. :D
Też z chęcią bym zobaczył jak giąłeś te siateczki.
;o)
Na warsztacie:
Lamborghini Gallardo - Fujimi - 25%
U.S. Ttuck with "Baywatch" trailer - Italeri - 35% (chwilowy zastój)
szesnastak

Posty: 180
Rejestracja: Wto Maj 09, 2006 2:05 pm
Miejscowość: Olsztyn

Postprzez wf » Śro Mar 28, 2007 5:01 pm

portalus napisał(a):Image



I o to chodzi!

A czy czasem tam na brzegu jednego z kołnierzy nie załapał się kawałek ramki fototrawionej?
Tak z tyłu klapy, to pewnie nie będzie widac.

Co do malowania, to Draz pociągnął to alcladem. Pewnie zostało Ci kilka ścinków siateczki, to można popróbowac malowanie tego...
__________________
Pozdrawiam
Wojtek Fajga
www.modelarstworedukcyjne.pl
Awatar użytkownika
wf

Posty: 524
Rejestracja: Nie Maj 07, 2006 5:43 pm
Miejscowość: bydgoszcz

Postprzez portalus » Śro Mar 28, 2007 9:00 pm

Krótki raport z blach cięcia-gięcia.
Potrzebne narzędzia.
Na początek standardowo zrobiłem sobie szablon z papieru z delikatnym zapasem. I następnie odrysowałem to na arkuszu siatki naddając +/-1mm. Wszystko wyciąłem zwykłymi nożyczkami do papieru. Stąd właśnie się wziął ten margines z ramki blaszki na jednej z siatek.
Następnie zacząłem wyginać na trzonie pędzelka ogólny kształt siatki – tak mniej więcej.
Jak już wstępnie uformowałem kształt to po przyłożeniu siatki do „kopyta” zacząłem ją obszczypywać od wewnętrznej krawędzi (ta prosta). Jak już to miałem za sobą to obszczypałem krawędź zewnętrzną i zabrałem się za tylny zakręt.
Na koniec obrobiłem krawędź przednią – złe wymierzenie przy obszczypywaniu tylnego zakrętu spowodowało, że po obcięciu naddatku z przodu pozostał jednak ten fragment ramki – nie było tam już co obcinać.
Specyficzny kształt części przedniej spowodował, że siatka nie miała się gdzie ułożyć i musiałem ją ponacinać w celu prawidłowego wymodelowania profilu.
Nie pozostało nic innego jak obciąć naddatek do wymaganej wielkości.
Na koniec zrobiłem delikatne korekty pęsetą a prostą krawędź wewnętrzną poprawiłem na suwmiarce.
Dzisiaj pobawiłem się z zaciskami – poniżej to co wydłubałem.
Śruby przy krawędzi wewnętrznej zaznaczyłem zaostrzoną igłą 0,6 i z niej też zrobiłem spodnie fragmenty rurek:
Awatar użytkownika
portalus
Dobry Duch PWM

Posty: 1272
Rejestracja: Pon Mar 28, 2005 6:45 pm
Miejscowość: Swarzędz

Postprzez portalus » Pią Mar 30, 2007 1:09 pm

W ciągu ostatnich dwóch dób przybyło trochę.
Pomalowałem elementy karoserii podkładem:
A następnie kolorem:
Kolor miał być taka soczysta żółć a wyszedł żółto pomarańczowy – zresztą tak się nazywa. Jak sobie przed malowaniem zrobiłem próbkę to wydawał mi się jednak trochę jaśniejszy – taki zostanie – dla porównania zdjęcie z żółtym Tamiya.
Awatar użytkownika
portalus
Dobry Duch PWM

Posty: 1272
Rejestracja: Pon Mar 28, 2005 6:45 pm
Miejscowość: Swarzędz

Postprzez RMK » Pią Mar 30, 2007 2:37 pm

:shock: super ten kolor - podaj jak możesz z łaski swojej co to takiego ? a robota jak zwykle na najwyższym poziomi ;o)
Na warsztacie :
Volkswagen... :D
RMK

Posty: 156
Rejestracja: Pią Lip 07, 2006 3:35 pm
Miejscowość: opole

Postprzez michal.s » Pią Mar 30, 2007 3:33 pm

RMK napisał(a):podaj jak możesz z łaski swojej co to takiego ?


Pierwsza fotka, jak wół widać słoiczek z farba Gunze C58 - Orange Yellow
Pozdrawiam - Michał Słonczyński
Awatar użytkownika
michal.s

Posty: 986
Rejestracja: Pon Sie 15, 2005 11:08 pm
Miejscowość: Rzeszów

Postprzez Walercik » Pią Mar 30, 2007 4:10 pm

Brawo brawo piękny kolor po polerce i bezbarwnym powinien wyglądać jeszcze lepiej. Według mnie lepiej wygląda niż żółty Tamiyowski. Czekam na dalsze fotki i powodzenia życzę.
WIP Ferrari:FXX,F430,F430 Challenge,599 GTB
Awatar użytkownika
Walercik

Posty: 165
Rejestracja: Wto Maj 04, 2004 9:10 pm
Miejscowość: Lublin

Postprzez szesnastak » Pią Mar 30, 2007 4:58 pm

Pięknie :D Kolorek bardzo ładny.
Czekam z niecierpliwością na dalsze postępy.
;o)
Na warsztacie:
Lamborghini Gallardo - Fujimi - 25%
U.S. Ttuck with "Baywatch" trailer - Italeri - 35% (chwilowy zastój)
szesnastak

Posty: 180
Rejestracja: Wto Maj 09, 2006 2:05 pm
Miejscowość: Olsztyn

Postprzez RMK » Pią Mar 30, 2007 6:09 pm

michal.s napisał(a):
RMK napisał(a):podaj jak możesz z łaski swojej co to takiego ?


Pierwsza fotka, jak wół widać słoiczek z farba Gunze C58 - Orange Yellow


Dziękuje Michale - Forum wolno mi chodzi i staram się oglądać tylko ostatnie zdj. , pozatym teraz już widząc i tak bym nie wiedział co to jest bo jeszcze farb Gunze nie miałem . A jeszcze małe OT zrobię . Czy te farby można również roźcieńczać NITRO tak jak Surfacera ?
Na warsztacie :
Volkswagen... :D
RMK

Posty: 156
Rejestracja: Pią Lip 07, 2006 3:35 pm
Miejscowość: opole
